נקודות רשת לא עובדות. אבל חיבור ישירות לראוטר כן עובד

plataoplomo · שרשור שלא נקרא #1 03/01/2023 16:41

שלום,

במשרד חדש. יש נקודות רשת בארון תקשורת שמחוברות לכמה עמדות עבודה.
כשאני מחבר מגשרים בין השקעים בארון ישירות לראוטר (יש רק 4 עמדות) אין שום תגובה הלדים ברוטר לא נדלים וגם במחשב אין חיבור.. כשאני מחבר מחשב עם כבל ישירות לראוטר הכל עובד.
בדקתי את השקעים משני הצדדים עם מכשיר בדיקה וכל הגידים מחוברים כמו שצריך.. בדקתי את המגשרים וגם הכל עובד.. זה ממש ממש ממש מוזר
למישהו יש רעיון מה הבעיה??

yossipeleg · שרשור שלא נקרא #2 03/01/2023 16:47

בדוק עם ציוד בדיקה מתאים את כל החיבורים בדרך ותמצא את מיקום הנתק.

plataoplomo · שרשור שלא נקרא #3 03/01/2023 17:00

03/01/2023 16:47
yossipeleg כתב: בדוק עם ציוד בדיקה מתאים את כל החיבורים בדרך ותמצא את מיקום הנתק.
...

בדקתי עם ציוד את השקע שבקיר ואת השקע שבארון ויש קשר ביניהם וכל הגידים מחוברים כמו שצריך

sys_admin · שרשור שלא נקרא #4 03/01/2023 17:26

03/01/2023 17:00
plataoplomo כתב: בדקתי עם ציוד את השקע שבקיר ואת השקע שבארון ויש קשר ביניהם וכל הגידים מחוברים כמו שצריך
...

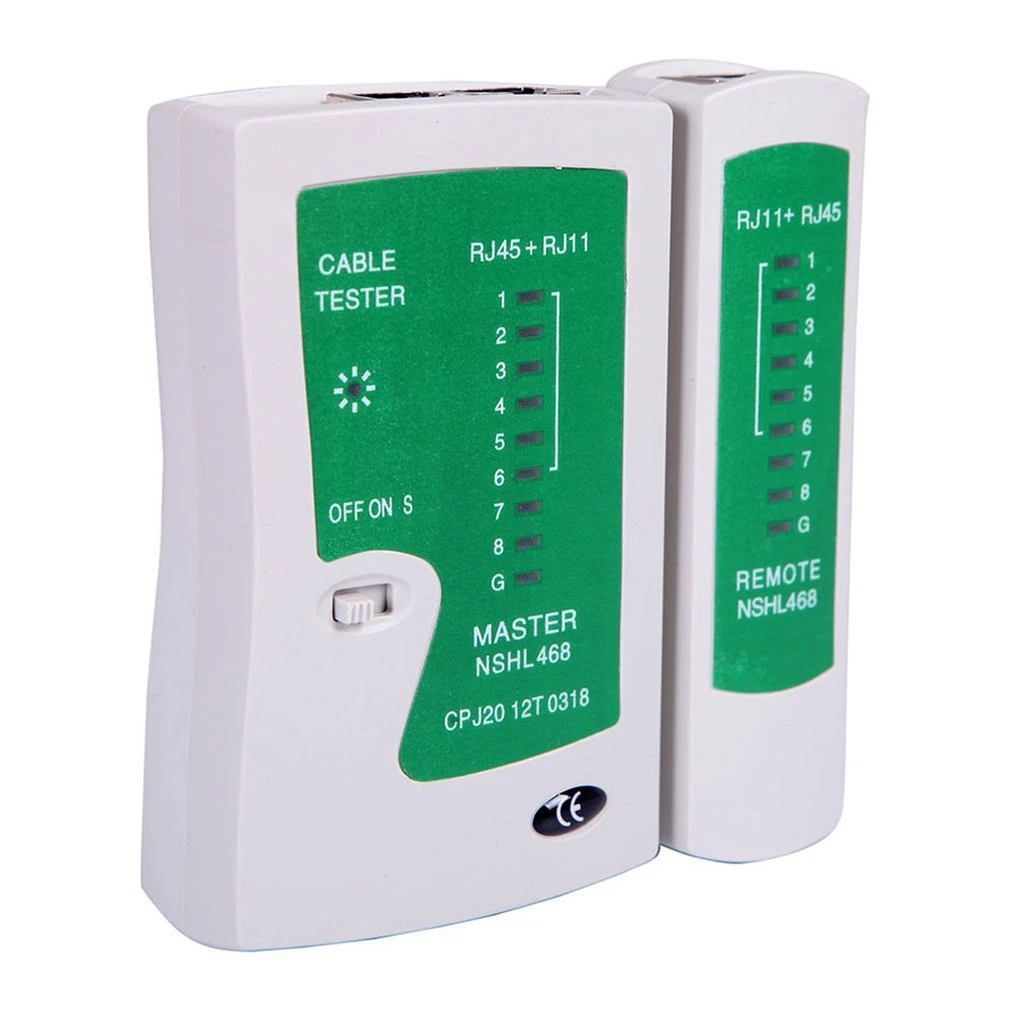

אתה לא כותב מה בדקת ועם מה. ובגלל זה הדיון הופך להיות על כלום ועל שום דבר. כי למשל, עם בדקת רק רציפות עם אורגן אורות כזה למשל:

אז אין לזה שום תועלת, בגלל שגם, אם הנקודות מחווטות בצורת שאין זוגות תקינות, עדיין זה יציג אורות דלוקים ברצף, למרות שלא ניתן יהיה להשתמש בנקודות תקשורת.

plataoplomo · שרשור שלא נקרא #5 03/01/2023 21:40

03/01/2023 17:26
sys_admin כתב: אתה לא כותב מה בדקת ועם מה. ובגלל זה הדיון הופך להיות על כלום ועל שום דבר. כי למשל, עם בדקת רק רציפות עם אורגן אורות כזה למשל:
אז אין לזה שום תועלת, בגלל שגם, אם הנקודות מחווטות בצורת שאין זוגות תקינות, עדיין זה יציג אורות דלוקים ברצף, למרות שלא ניתן יהיה להשתמש בנקודות תקשורת.
...

כן, בדקתי עם מכשיר כזה.
אם יש רציפות אז ז"א שיש חיבור לא? אחרת לא היתה רציפות. המכשיר הראה לי בהתחלה שאין רציפות וחתחתי את הכבל משני הצדדים והתקנתי מחדש עד שהראה שהכל בסדר.
לא כל כך מבין מה הכוונה שאם יש יש זוגות לא תקינים זה ידיין יראה אואות ברצף הרי אם אני לא אחבר בכלל זוג גידים זה לא יראה אורות ברצף בכלל.

Amir64 · שרשור שלא נקרא #6 03/01/2023 22:03

אם אתה מחווט למשל גיד כחול לפין 1, וגיד כתום לפין 2, המכשיר יראה לך שהפינים מחוברים, אבל חיבור אתרנט לא תקבל.
בכבל יש 4 זוגות מוליכים שכל זוג חייב להיות מחווט נכון לפי תקן 568B או 568A.
תפתח את השקעים וצלם את החיבור של הגידים בשקע.
בטוח שהחיווט לא נכון מבחינת סדר הגידים.
(בהנחה שמושחל שם כבל רשת ולא כבל טלפון 8 גידים)

plataoplomo · שרשור שלא נקרא #7 03/01/2023 22:11

חיברתי לפי תקן 568b לפי הצבעים.
ממה שאני יודע מניסיון אם הגידים לא מחוברים בסדר הנכון לא המכשיר לא יראה שיש רציפות בכלל 1-8

Amir64 · שרשור שלא נקרא #8 03/01/2023 22:24

המכשיר הזה בודק פין אחרי פין לפי הסדר, אם המוליך בפין כל שהוא מחובר לאותו מספר פין בצד השני.
הוא לא בודק אם זוג מסויים שאמור להיות זוג מלופף סביב עצמו באמת מחובר כזוג לפינים הנכונים.
כמו שכתבתי קודם אם אתה מחבר לדוגמה גיד כחול לפי 1, וגיד כתום לפין 2, המכשיר יראה חיבור תקין, אבל אינטרנט לא יעבוד.
אם בדקת את הג'מפרים שאתה בודק איתם את הכבל המושחל בקיר, והם בוודאות תקינים (חיבור ישיר של מחשב לראוטר עם כל אחד מהם מקבל תקשורת עם הראוטר), אז החיווט בין השקעים לא תקין.

sys_admin · שרשור שלא נקרא #9 04/01/2023 10:12

03/01/2023 21:40
plataoplomo כתב: כן, בדקתי עם מכשיר כזה.
אם יש רציפות אז ז"א שיש חיבור לא? אחרת לא היתה רציפות. המכשיר הראה לי בהתחלה שאין רציפות וחתחתי את הכבל משני הצדדים והתקנתי מחדש עד שהראה שהכל בסדר.
לא כל כך מבין מה הכוונה שאם יש יש זוגות לא תקינים זה ידיין יראה אואות ברצף הרי אם אני לא אחבר בכלל זוג גידים זה לא יראה אורות ברצף בכלל.
...

אנסה להסביר עוד הפעם למה הבדיקה עם "המכשיר" כזה היא לא מייצגת כלום ושום דבר.
"המכשיר" כזה בודק סך הכל כפי שכתבת את "רציפות" או במלים אחרות יכולת להעביר מתח DC על המעגל חשמלי. ומה לעשות ותקשורת ethernet היא לא עוברת מעל מתח DC, אלה רוכבת על אותות RF שעוברים בתוך זוג נחושת שזור שמתפקד כקו תמסורת מסוכך בגלל השזירות זו. ואם אתה מפרק את הזוג שזור ומחווט את הכבל כזוגות לא שזורים, אז למרות שתהיה "רציפות" ולמרות שכל המנורות ידלקו בסדר נכון, אבל הכבל זה יעבוד לא כ 4 זוגות שזורים מסוככים, אלה כ 4 אנטנות שמשבשות את האותות של אחת את השנייה. זה כל הסיפור בקצרה.
יש באינטרנט ים של חומר שמסביר את מה שכתבתי בקצרה ואני אפילו יכול לתת שני קישורים להסברים פשוטים כאלה:
https://www.analog.com/en/technical-art ... gnals.html
https://www.qnaguides.com/QA-How-Does-T ... rence.html

כמובן שבמקרה שלך יכולות להיות בעיות תשתית אחרות לגמרי, אם בכלל, אבל ללא ציוד בדיקה אמיתי לרשת לא ניתן כלל לדעת האם יש בכלל בעיה ואם כן מה היא.

elxyzad · שרשור שלא נקרא #10 04/01/2023 12:34

04/01/2023 10:12
sys_admin כתב: אנסה להסביר עוד הפעם למה הבדיקה עם "המכשיר" כזה היא לא מייצגת כלום ושום דבר.
"המכשיר" כזה בודק סך הכל כפי שכתבת את "רציפות" או במלים אחרות יכולת להעביר מתח DC על המעגל חשמלי. ומה לעשות ותקשורת ethernet היא לא עוברת מעל מתח DC, אלה רוכבת על אותות RF שעוברים בתוך זוג נחושת שזור שמתפקד כקו תמסורת מסוכך בגלל השזירות זו. ואם אתה מפרק את הזוג שזור ומחווט את הכבל כזוגות לא שזורים, אז למרות שתהיה "רציפות" ולמרות שכל המנורות ידלקו בסדר נכון, אבל הכבל זה יעבוד לא כ 4 זוגות שזורים מסוככים, אלה כ 4 אנטנות שמשבשות את האותות של אחת את השנייה. זה כל הסיפור בקצרה.
יש באינטרנט ים של חומר שמסביר את מה שכתבתי בקצרה ואני אפילו יכול לתת שני קישורים להסברים פשוטים כאלה:
https://www.analog.com/en/technical-art ... gnals.html
https://www.qnaguides.com/QA-How-Does-T ... rence.html

כמובן שבמקרה שלך יכולות להיות בעיות תשתית אחרות לגמרי, אם בכלל, אבל ללא ציוד בדיקה אמיתי לרשת לא ניתן כלל לדעת האם יש בכלל בעיה ואם כן מה היא.
...

אתה צודק אבל טועה בפיזיקה.
- אין דבר כזה מתח DC, יש זרם DC
- לא מעבירים מתח, מעבירים זרם. מתח זה הפרש פוטנציאלים
- תקשורת ethernet עוברת על זרם DC בזוגות דיפרנציאליים. אין קשר ל RF.. אתה מתבלבל עם COAX כנראה
